Комплекс для тепловых исследований «Тепло»

Комплекс предназначен для измерения малых количеств тепла или малых тепловых мощностей, выделяющихся или поглощающихся в исследуемых объектах.

В основу работы положен принцип измерения разности температур ячейки с образцовым веществом и ячейки с исследуемым веществом в заданном температурном режиме.

Это надежный в эксплуатации прибор, который разработан по новым технологиям, который сочетает в себе современные разработки, характеризуется высокой чувствительностью и надежностью, прост и удобен в эксплуатации.

Главной отличительной особенностью комплекса является то, что  он позволяет исследовать кинетику тепловыделения при разложении материалов, в том числе и в условиях больших плотностей заполнения реакционного объема и при отсутствии отвода газообразных продуктов реакции при навески вещества до 1 г. Комплекс допускается взрывное протекание опыта.

КТИ «ТЕПЛО»  обеспечивает:

диапазон регулирования температур, от комнатной до, ºС	500
чувствительность по температуре, не менее, ºС	0,02
предел допускаемой основной относительной погрешности по температуре, %	0,5
скорость нагрева, ºС/мин	0,1 .. 10
электрическое сопротивление изоляции цепей прибора относительно  корпуса во всем температурном диапазоне, не менее, Мом	20



ВОЗМОЖНОСТИ КОМПЛЕКСА

· многоступенчатый программируемый (посредством ПЭВМ) режим разогрева - охлаждения. Плавное регулирование температуры, нагрев и остывание с различными скоростями, удержание постоянной температуры во времени;

· автономная работа: управление экспериментом без участия оператора;

· автоматическое регулирование температуры с независимой аварийной блокировкой;

· накопление и хранение результатов эксперимента в памяти контроллера;

· диалоговый режим настройки и управления работой комплекса;

· удаленное соединение с ПЭВМ (до 200  метров);

· задание программы эксперимента в табличном виде с одновременным выводом на экран компьютера в графическом виде;

· представление информации о состоянии комплекса и ходе эксперимента в виде таблиц, графиков и оперативных сообщений;

· вывод на печать построенных графиков и результатов обработки;

· сохранение полученных  данных в виде текстового файла.



ПРЕИМУЩЕСТВА КОМПЛЕКСА

·        Цветной сенсорный дисплей 320x240 – максимальная информация о параметрах процесса

·        Широкий диапазон температур – от комнатной до 500 °C

·        Калибровка – по температуре, по мощности

·        Модульная конструкция комплекса – съемная инструментальная печь

·        TCP/IP интерфейс – возможность интеграции в локальную сеть и дистанционного управления прибором

·        Значительный объём образца

·        Работа с отключенным компьютером



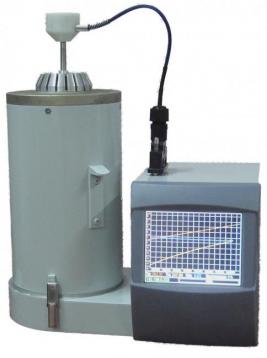

СОСТАВ КОМПЛЕКСА

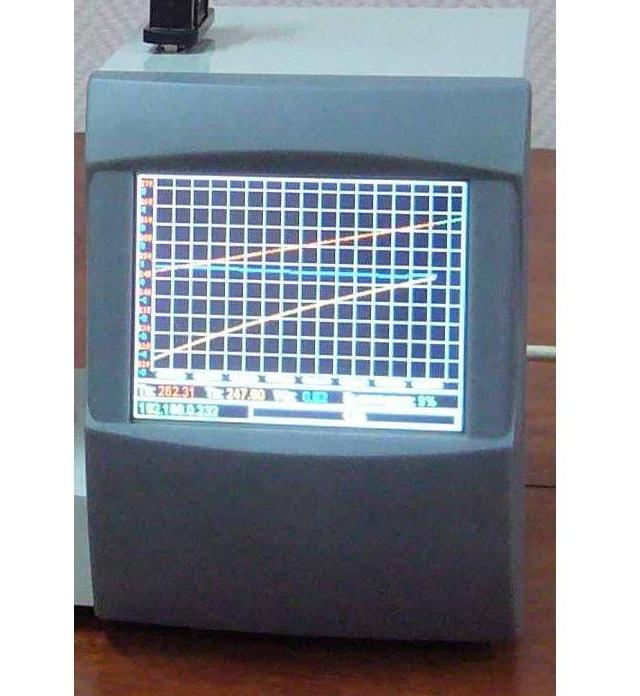

Блок управления (БУ);







·        модуль (плата) контроля и управления нагревом инструментальной печи ИП-500;

·        модуль (плата) контроллера, предназначенный для управления комплексом, обработки сигналов с модуля и визуализации информации. Модуль обеспечивает автономное функционирование комплекса. При этом РС может быть выключен или использоваться для других целей;

·        модуля индикации, выполненного на основе жидкокристаллической сенсорной панели;

·        блока вентиляторов для охлаждения ИП-500.

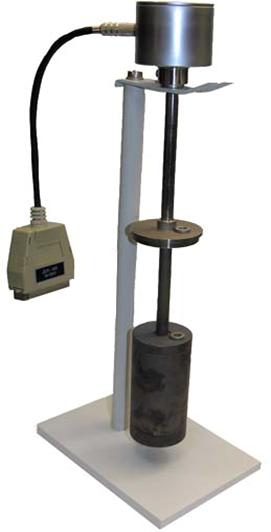

Модули ДСК-500 (ДТА-500) с ампулами для образцового и исследуемого вещества;

В основу работы модуля положен принцип измерения разности температур ячейки с образцовым веществом и ячейки с исследуемым веществом.

Принципиальных конструкционных отличий в модулях ДСК (дифференциальный сканирующий калориметр) и ДТА (дифференциальный термический анализ) нет, отличие состоит лишь способах их калибровки.

Съемная инструментальная печь ИП-500;

Конструкция ИП-500 разрешает работу с агрессивными веществами (материал канала печи, элементы конструкции горячей части прибора выполнены из коррозионностойких, жаропрочных сталей).

Нагревательный элемент обеспечивает управляемый нагрев рабочей области инструментальной печи до 500°С.



Автоматизированное рабочее место оператора.

Промышленный РС предназначен для ввода режимов работы КТИ «ТЕПЛО» и для отображения текущего состояния, архивов и протоколов в, возникающих в результате работы КТИ «ТЕПЛО».

-  многоступенчатый программируемый режим разогрева-охлаждения печи. Плавное регулирование температуры, нагрев и остывание с различными скоростями, удержание постоянной температуры во времени.

-  автономная работа: управление экспериментом без участия оператора; автоматическое регулирование температуры с независимой аварийной блокировкой; накопление и хранение результатов эксперимента в памяти контроллера;

-  диалоговый режим настройки и управления работой комплекса.

-  удаленное соединение с ПЭВМ по Ethernet;

-  представление информации о состоянии комплекса в ходе эксперимента и оперативных сообщений;

-  сохранение полученных  данных.



КОМПЛЕКТАЦИЯ КОМПЛЕКСА

Комплекс «Тепло» может комплектоваться множеством средств пробоподготовки, например

·        ампулы для проб высокого давления,

·        средства дистанционной укупорки проб с опасными веществами.

·        пневматический пресс для уплотнения проб и укупорки в реакционную ампулу и т.п.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

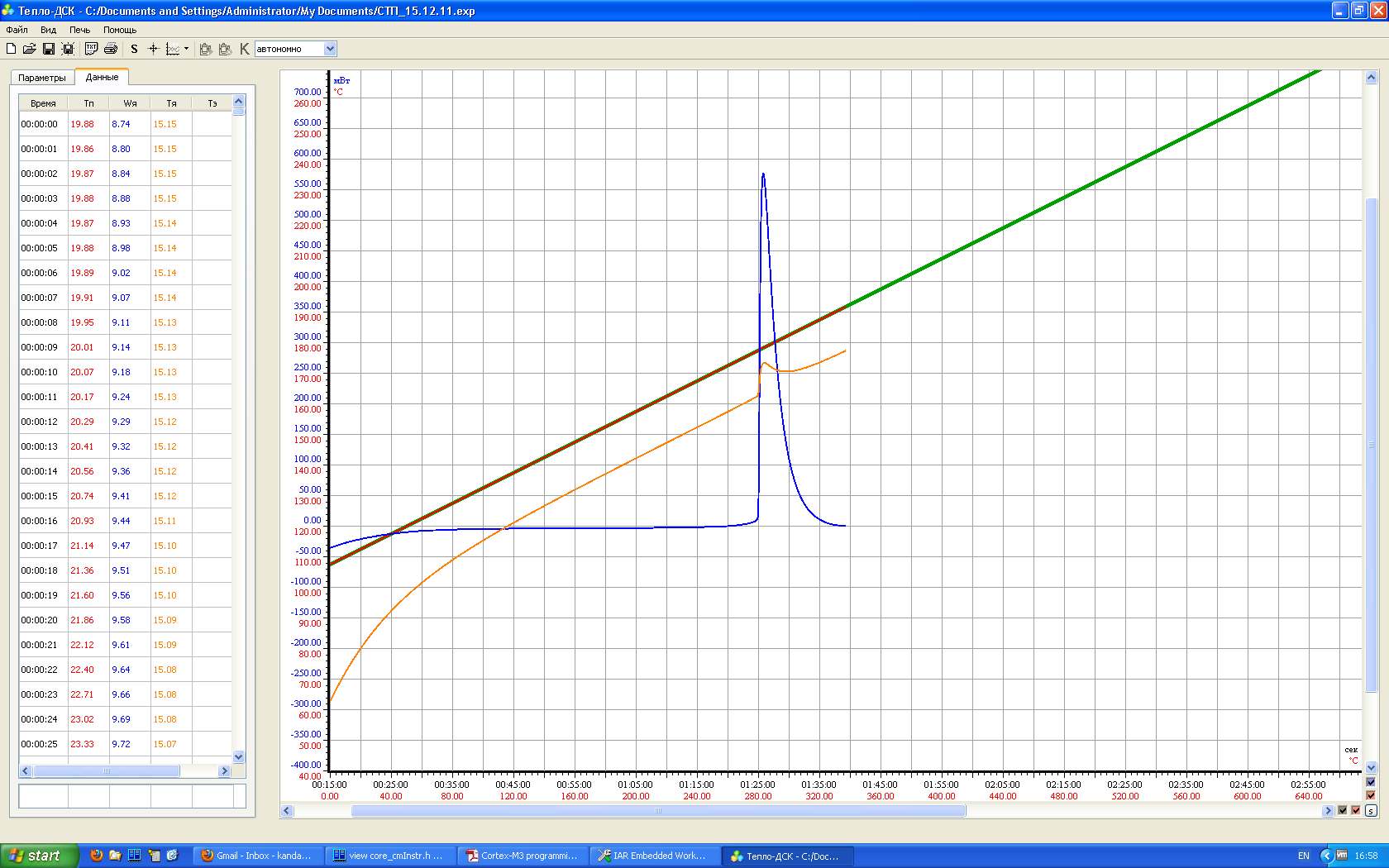

программа ДСК - для работы с модулем ДСК-500;

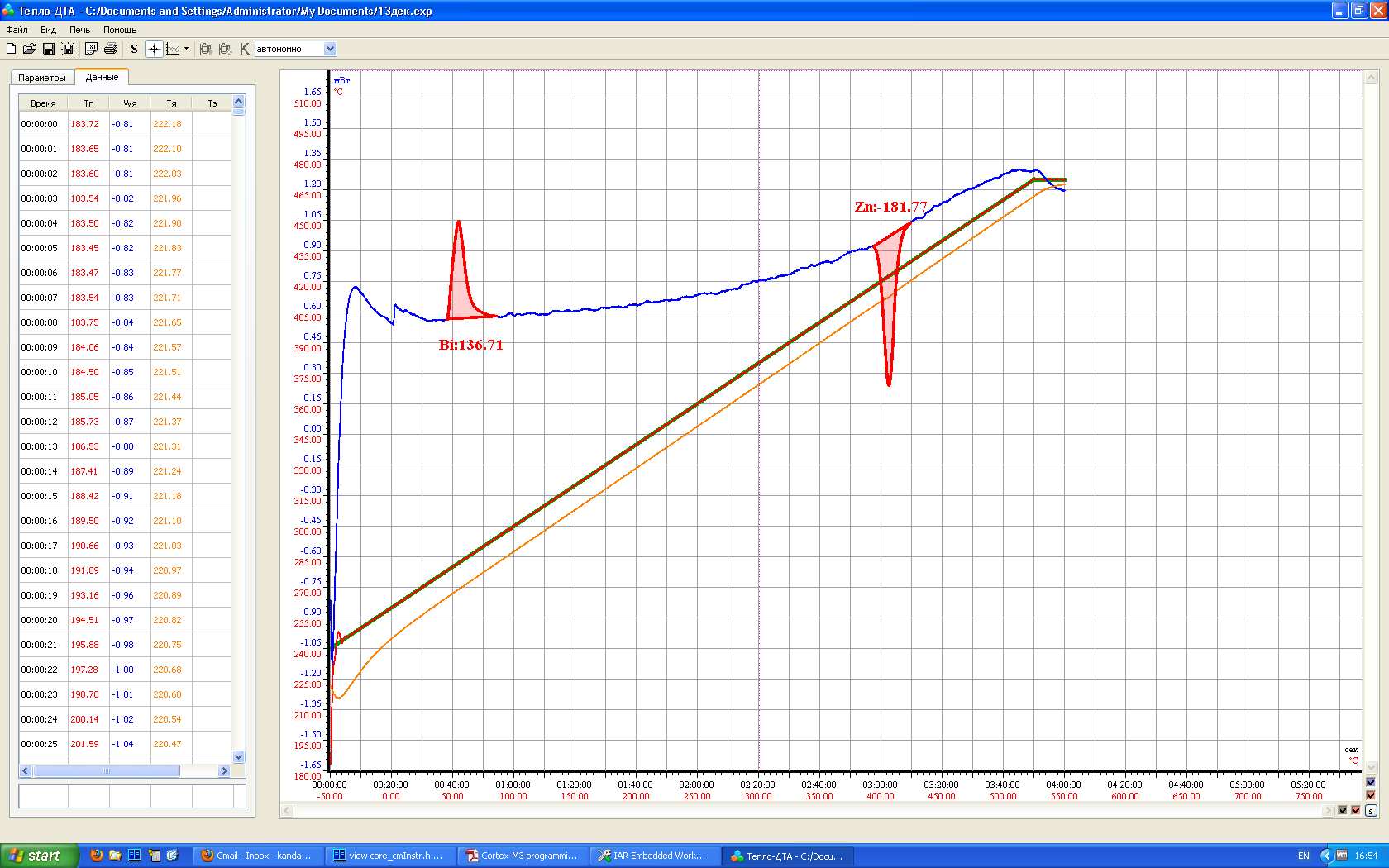

программа ДТА - для работы с модулем ДТА-500.

- Диалоговый режим настройки и управления работой комплекса.

- Задание программы эксперимента в табличном виде с одновременным выводом на экран в графическом виде.

- Плавное регулирование температуры нагрев и остывание с различными скоростями, удержание постоянной температуры во времени.

- Измерение температуры и выделенной (поглощенной) мощности.

- Представление информации о состоянии комплекса и ходе эксперимента в виде таблиц, графиков и оперативных сообщений.

- Построение и обработку графиков изменения во времени температуры, выделенной (поглощенной) мощности и графика изменения мощности от температуры.

- Вывод на печать построенных графиков и результатов обработки.

- Сохранение полученных от калориметров данных в виде файла.

- Автономная работа калориметров:

·            управление экспериментом без участия оператора.

·            автоматическое регулирование температуры в калориметрах с независимой аварийной блокировкой.

·            накопление и хранение результатов эксперимента в калориметрах.

Питание КТИ «ТЕПЛО» производится от сети переменного тока напряжением 220 В с пределами допустимого отклонения от +10 до –15%, частотой (50±1)Гц с коэффициентом нелинейных искажений не более 5%.

Давление воздуха в пневмомагистрали должно быть не более 0,6 Мпа.

Потребляемая мощность КТИ «ТЕПЛО» не превышает 2 кВА.



ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА КТИ «ТЕПЛО:

Блока управления с инструментальной печью

- габаритные размеры – 400*330*190,

- масса – 8 кг

Пневмопресса

- габаритные размеры – 220*250,

- масса – 12 кг
