Определение температуры вспышки веществ и материалов посредством их нагрева в заданном объеме. Определение их температуры вспышки производится по методике конкретно для каждого вещества.

Установка используется в научно – исследовательских и заводских лабораториях для определения температуры вспышки различного вида веществ, в том числе и энергонасыщенных.

Отличительной особенностью указанного семейства приборов является конструкция пульта управления. Он состоит из платы микроконтроллера, платы нагрева и сенсорного жидкокристаллического экрана.

Плата микроконтроллера обеспечивает управление процессом испытания.  Программное обеспечение позволяет осуществлять нагрев термостата в нужном режиме (изотермический, линейный) и отображать текущее состояние. Через web-браузер можно проводить настройки и калибровки.

Плата нагрева позволяет управлять нагревателем мощностью до 500 Вт.

Сенсорный жидкокристаллический экран является высокотехнологичным устройством, позволяющий не только наблюдать процесс нагрева, но и простым нажатием на экран пальцем руки производить настройки, запускать и останавливать процесс, управлять внешними усройствами и т. п.

Такая конструкция пульта управления позволяет подключать к нему нагреватели различной конструкции, то есть испытывать вещества по разным методам.

КОНСТРУКЦИЯ

Отличие ЦД-3 и ЦД-4 состоит в конструкции термостата для испытания веществ, а также в возможностью в ЦД-4 управлять вакуум-насосом.

Если в первом случае конструкция термостата  служит для проведения испытаний в стеклянной пробирке, размещенной в жидком теплоносителе (сплава Вуда), то во втором – конструкция термостата обеспечивает испытания вещества в вакууме.

Термостат предназначен для создания в заданном объеме определенного температурного поля.

Термостат состоит из следующих основных частей:

• блока нагревателя;

• внешней обечайки;

 • дна с герметичными разъемами.

Конструкция установки содержит максимальное количество деталей и узлов, легкозаменяемых в случае выхода их из строя.

Конструкция установки обеспечивает исправную работу без замены нагревательного элемента продолжительностью не менее 1000 часов, с заменами нагревательного элемента не менее 10 000 часов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра	Значение
Диапазон задания температуры термостата,  °С	35-450
Дискретность задания температуры термостатирования, °С	0,1
Предел допустимой погрешности поддержания заданной температуры термостата в месте расположения образца, °С	+/-0,5(+/-0,1)
Погрешность задания температуры термостатирования, °С	2
Время выхода на рабочий режим, минут, не более	30
Напряжение питания от сети переменного тока частотой 50 Гц, В	220+10-15
Мощность, потребляемая от сети переменного тока, ВА, не более	600
Габаритные размеры
- пульта, мм	325х295х150
- термостата, мм	Ø 155х245
Масса
- пульта, кг, не более	5
- термостата, кг, не более	5

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

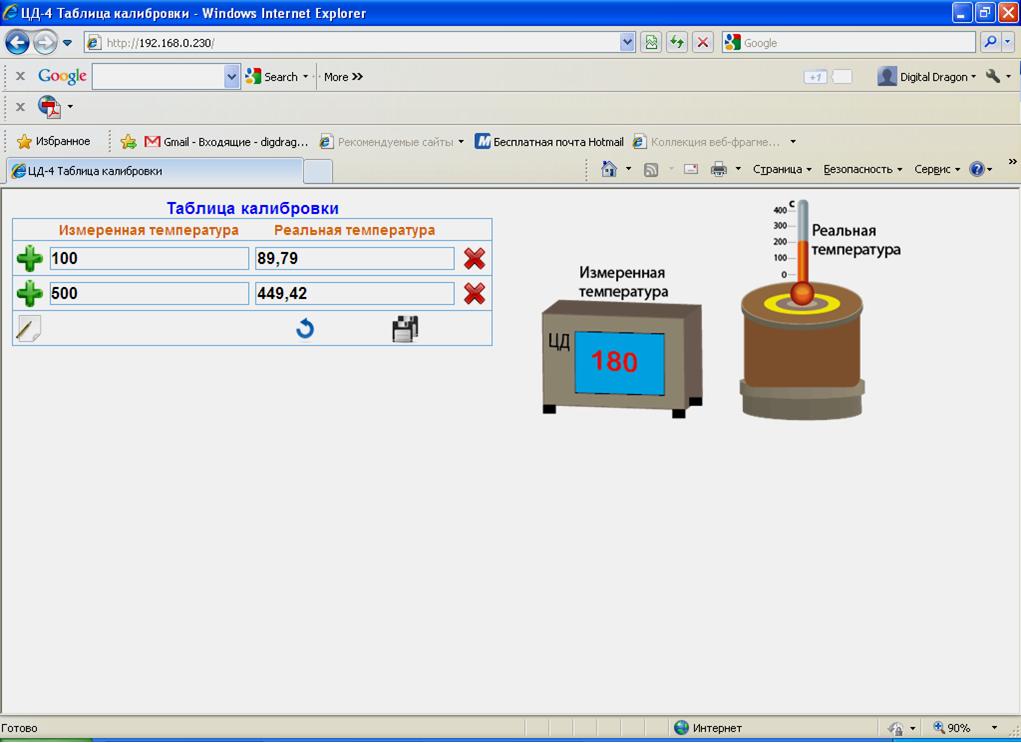

калибровка

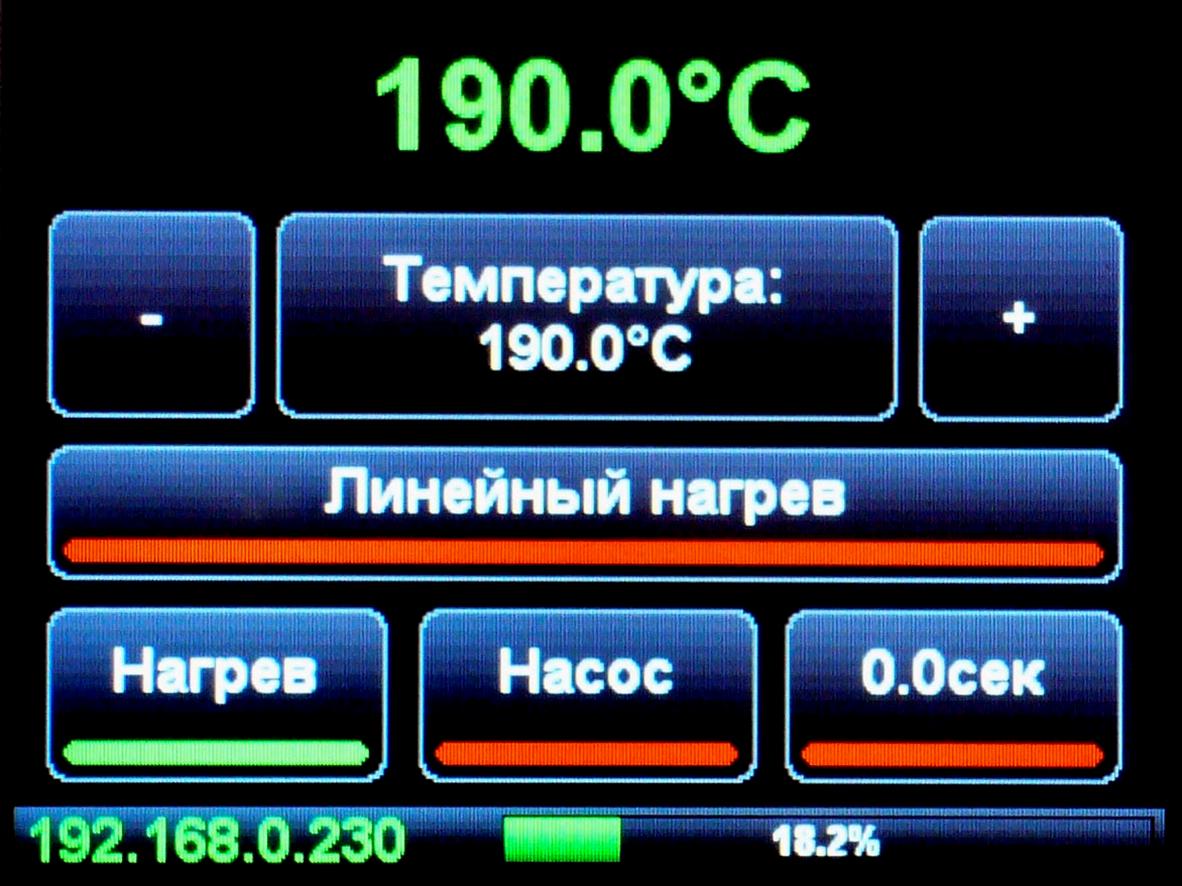

вид экрана

Диалоговый режим настройки и управления работой комплекса.
