Модуль IS 010A – 433  -

универсальное решение для построения беспроводных сетей с низкой скоростью передачи данных и сверхнизким энергопотреблением

Модуль IS 010A – 433 – интегрированное решение,  которое позволяет разработчикам самостоятельно создавать беспроводные сети.

Модуль IS 010A – 433– это электронная плата в корпусе, представляющая собой законченное устройство, имеет изолированный корпус и предназначенное для использования в передачи данных.

Модуль IS 010A – 433  не является готовым продуктом (изделием), который предоставляется конечному потребителю, т.к. предполагается ее использование в качестве базы для создания различных беспроводных систем под конкретные требования заказчика и с учетом специфики прикладной задачи.

Экономия материальных средств обеспечивается за счет охвата широкого спектра решаемых задач в рамках одного устройства. Эта универсальная платформа дает возможность быстрой перекомпоновки системы, что обеспечивает возможность ее использования для различных целей за счет взаимодействия с датчиками часто используемого типа.

Модуль IS 010A – 433 состоит из

·        микроконтроллера,

·        приемопередатчика,

·        48 – разрядного серийного номера,

·        Часовой кварцевый резонатор.

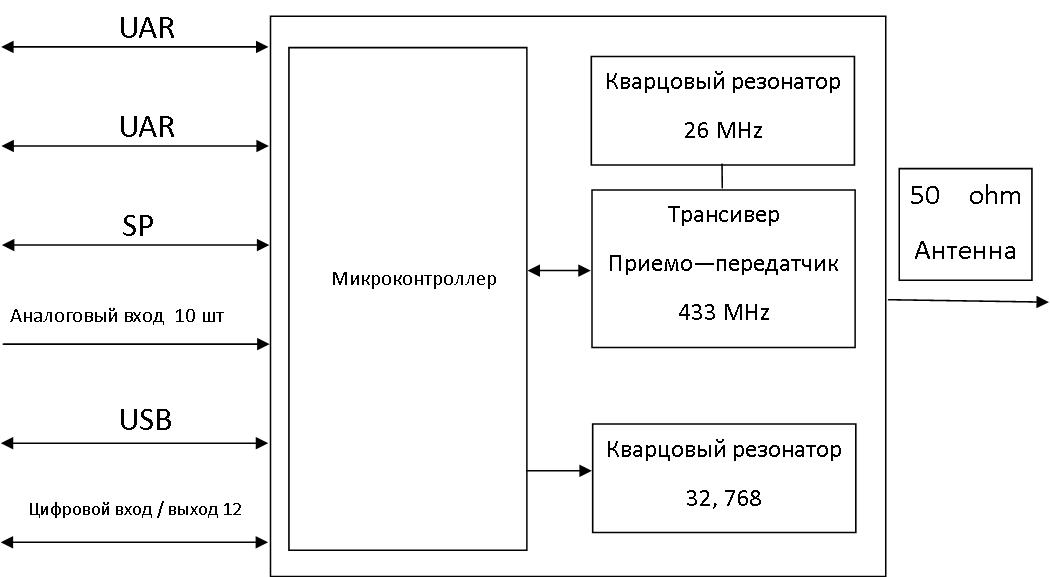

Ниже приведена структурная схема типового беспроводного сенсорного узла на базе модуля IS 010A – 433.



Рис. 1. Структурная схема модуля

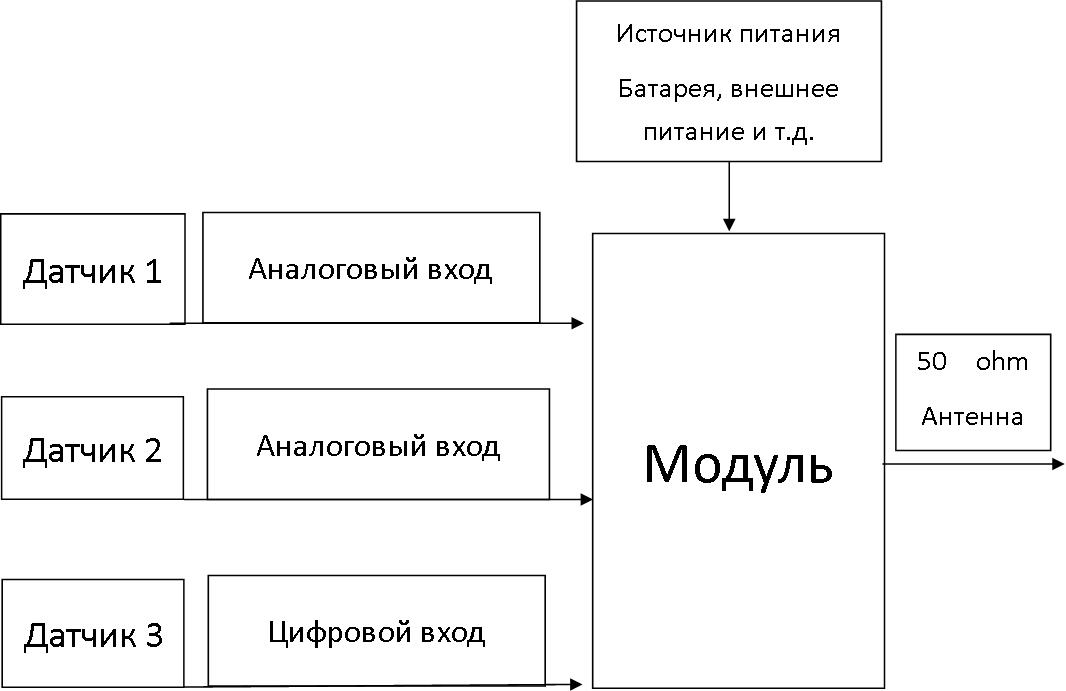

Рис. 2. Типовое изделие на базе модуля

Функциональные особенности модуля

· автоматическое распознавание и самоорганизация беспроводной сети

· автоматическая ретрансляция данных

· автоматический выбор наилучшего маршрута

· шифрование данных

Модуль является и маршрутизатором, т.е. способен ретранслировать пакеты данных. При этом в нем заложена функция перехода в «спящий» режим, что значительно сокращает энергопотребление и продляет срок службы элементов питания.



Аппаратные особенности модуля

·        16 конфигурируемых входов/выходов

·        Сигма-дельта АЦП (8  каналов)

·        UART-TTL интерфейс

·        JTAG-интерфейс для программирования и отладки



Технические характеристики

Максимальная выходная мощность:	+10dBm
Чувствительность:	-110dBm
Рабочая частота, МГц	433
Напряжение питания:	2.5 - 3.6 В
Температурный диапазон:	-40oC...+85oС
Среднее ток потребление:	100мкA
Скорость UART-TTL интерфейса:	19200



Преимущества использования модуля

Технические решения на базе беспроводных сенсорных сетей, созданных на базе модуля IS 010A – 433, отличаются простотой использования, обладают необходимой функциональностью и эффективно решают поставленные задачи.

Модуль IS 010A – 433 сокращает срок и стоимость разработки беспроводной сенсорной сети, обеспечивает высокую эффективность и гибкость всех системы.

Созданный модуль позволит предложить готовое техническое решение для создания беспроводных сенсорных сетей в таких областях промышленности, как пожарно-охранные комплексы, сети телеметрии производственных комплексов, сети управления производственного процесса и т.п.

Область применения

Набор применяемых датчиков зависит от функций, выполняемых беспроводными сенсорными сетями.

Технология беспроводных сенсорных датчиков настолько универсальна, что ее можно использовать практически во всех сферах деятельности человека.

Все зависит от встроенных в систему датчиков, например к системе могут быть подключены:

Датчики влажности, Датчики газа, Датчики давления, Датчики магнитного поля, Датчики оптические, Датчики положения (расстояния), Датчики расхода газа, Датчики температуры, Датчики тока, Датчики угла (энкодеры), Датчики ультразвуковые, Датчики уровня жидкости, Датчики усилия, Датчики ускорения (акселерометры), Датчики вибрации и т.д.

ВЫВОД

Технические решения на базе беспроводных сенсорных сетей, созданных на базе модуля IS 010A – 433, отличаются простотой использования, обладают необходимой функциональностью и эффективно решают поставленные задачи.

Модуль IS 010A – 433 сокращает срок и стоимость разработки беспроводной сенсорной сети, обеспечивает высокую эффективность и гибкость всех системы.

Модуль позволит предложить готовое техническое решение для создания беспроводных сенсорных сетей в таких областях промышленности, как пожарно-охранные комплексы, сети телеметрии производственных комплексов, сети управления производственного процесса и т.п.

В процессе создания были использованы новейшие достижения ведущих мировых научно-исследовательских и учебных центров в области беспроводных технологий.
