Фазовый анализатор грозоопасности ФАГ-2Н предназначен для автоматической регистрации  молниевых разрядов, определения их координат и отображения информации о местонахождении и характере развития (перемещения) грозового очага на экране компьютерного монитора.

Фазовый анализатор грозоопасности является наукоемким прибором, в основе которого заложены фундаментальные представления о распространении электромагнитного импульса грозового разряда в атмосфере Земли.

Это недорогой наукоемкий приборный комплекс, на основе которого возможно создание как локальной (местной) системы грозового предупреждения, так и региональной (в том числе глобальной) системы грозопеленгации.

Грозоанализатор ФАГ-2Н рассчитан на непрерывную работу в течение грозового сезона.





ПРИНЦИП РАБОТЫ

Различают две основные системы пассивной грозопеленгации:

- однопуктовые разностно-дальномерные и

- многопунктовые пеленгационные системы.

Определение дальности до молниевого разряда, при использовании ФАГ-2Н в качестве однопунктового прибора, основано на зависимости фазы электрической и магнитных компонент электромагнитного излучения (ЭМИ) от расстояния до  разряда.

Определение азимута на молниевый разряд основано на зависимости фазовых параметров откликов узкополосных фильтров сигналов магнитных и электрической антенн от направления на разряд.

При использовании ФАГ-2Н в качестве многопунктовой системы местоопределения грозового разряда его расположение можно определять двумя методами:

-  По подсчету времени прохождения сигнала в атмосфере

- По углам определения сигнала относительно географического местоположения приемных станций.


                  КОНСТРУКЦИЯ

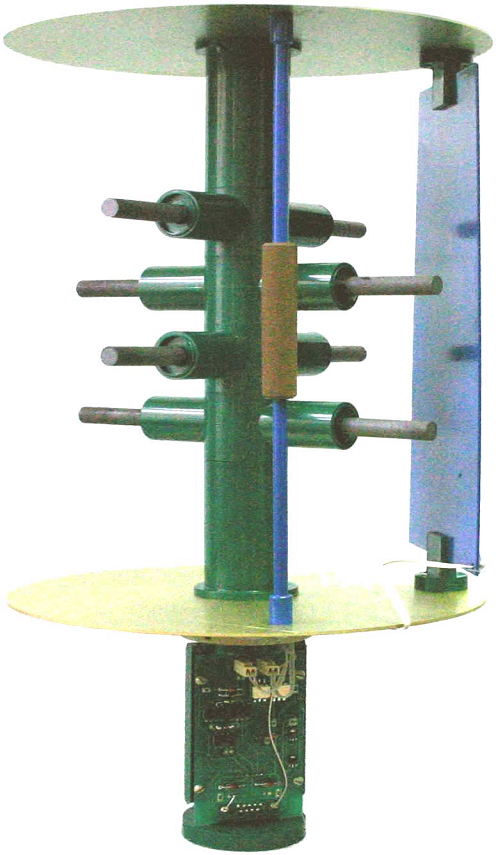

Антенный блок предназначен для приема электромагнитного импульса молниевого разряда, преобразования его в электрические сигналы и их усиления.

Антенный блок состоит из:

· электрической и магнитных антенн

· электронного блока

Конструкция антенного блока обеспечивает возможность проведения его ориентации в азимутальной плоскости по компасу.

Встроенный в антенный блок модуль Глонасс служит для определения точного времени грозового разряда с точностью 150 наносекунд.

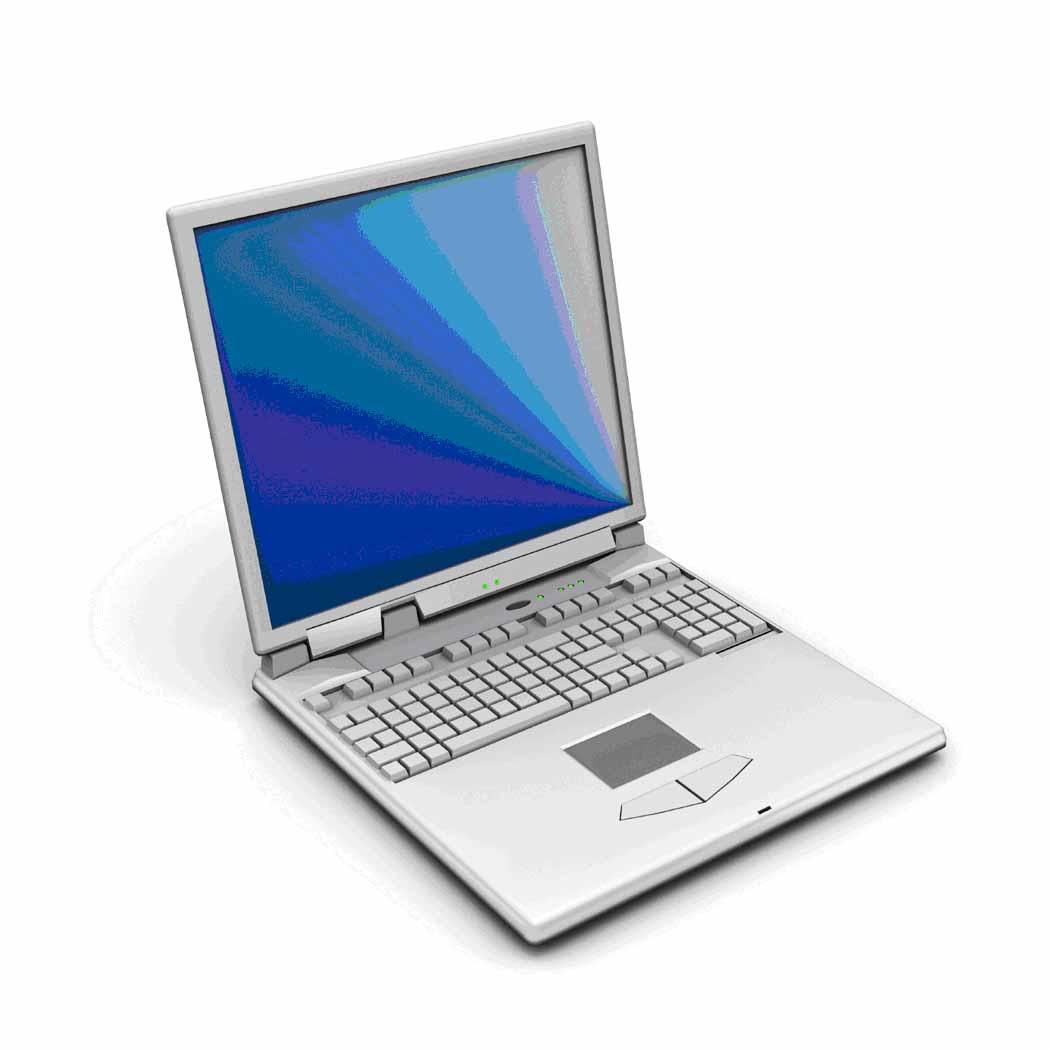

Компьютер – это обрабатывающий модуль, который обеспечивает, в том числе, архивацию данных по событиям за весь период наблюдения для последующего статистического анализа.

Связь антенного блока с компьютером осуществляется по сети Ethernet. Электропитание антенного блока также осуществляется по сети Ethernet через сетевой адаптер.


ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

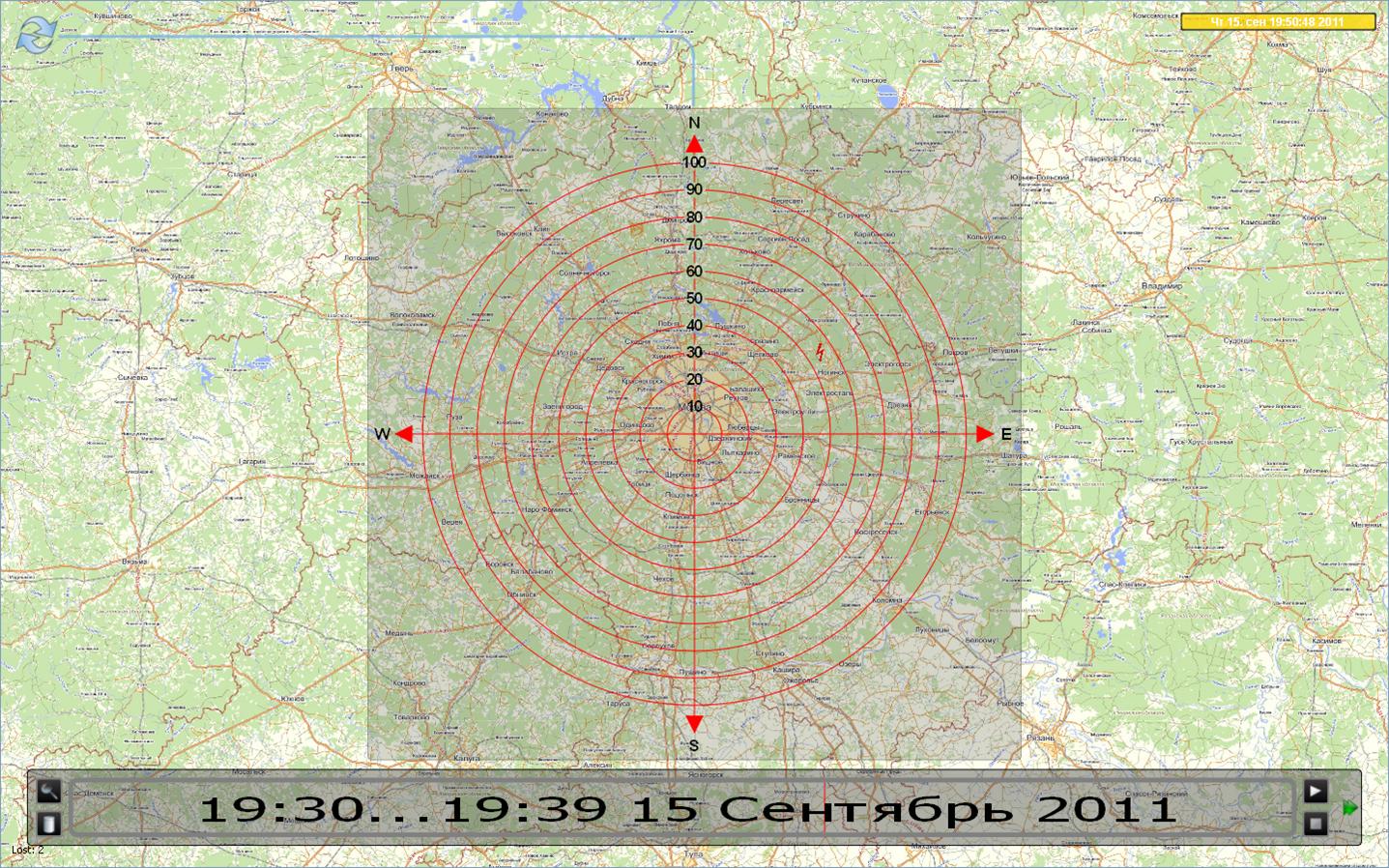

Позволяет в реальном масштабе времени отслеживать местоположение грозового разряда, а в режиме анимации отслеживать грозовую активность за определенный интервал времени

Грозоанализатор ФАГ-2Н является автоматическим прибором, не требующим при работе вмешательства оператора, в связи с чем для работы с ним необходимо только ознакомление с характером отображения информации о грозовой обстановке на компьютере.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристика

Однопунктовый комплекс

Многопунктовый комплекс

Диапазон расстояний регистрации молниевых разрядов, км

1-100

1->1000

Точность определения дальности до молниевых разрядов (среднеквадратическое  значение), %

5

(на дальностях до 10км               20)

3

Точность определения азимута на молниевые разряды (среднеквадратическое значение), град.

8

1

Устойчивость антенного блока к климатическим факторам при эксплуатации



- температуры, оС

- 50... + 50

- влажности, %

до 100 при 35 0С
Электропитание, В

            от 187 до 242
Потребляемая мощгость, Вт, не более

               100

Габаритные размеры:

Ø280х1500

Масса, кг

15

Средний срок службы, лет

10



Грозопеленгатор - дальномер автономный ФАГ-2Н1

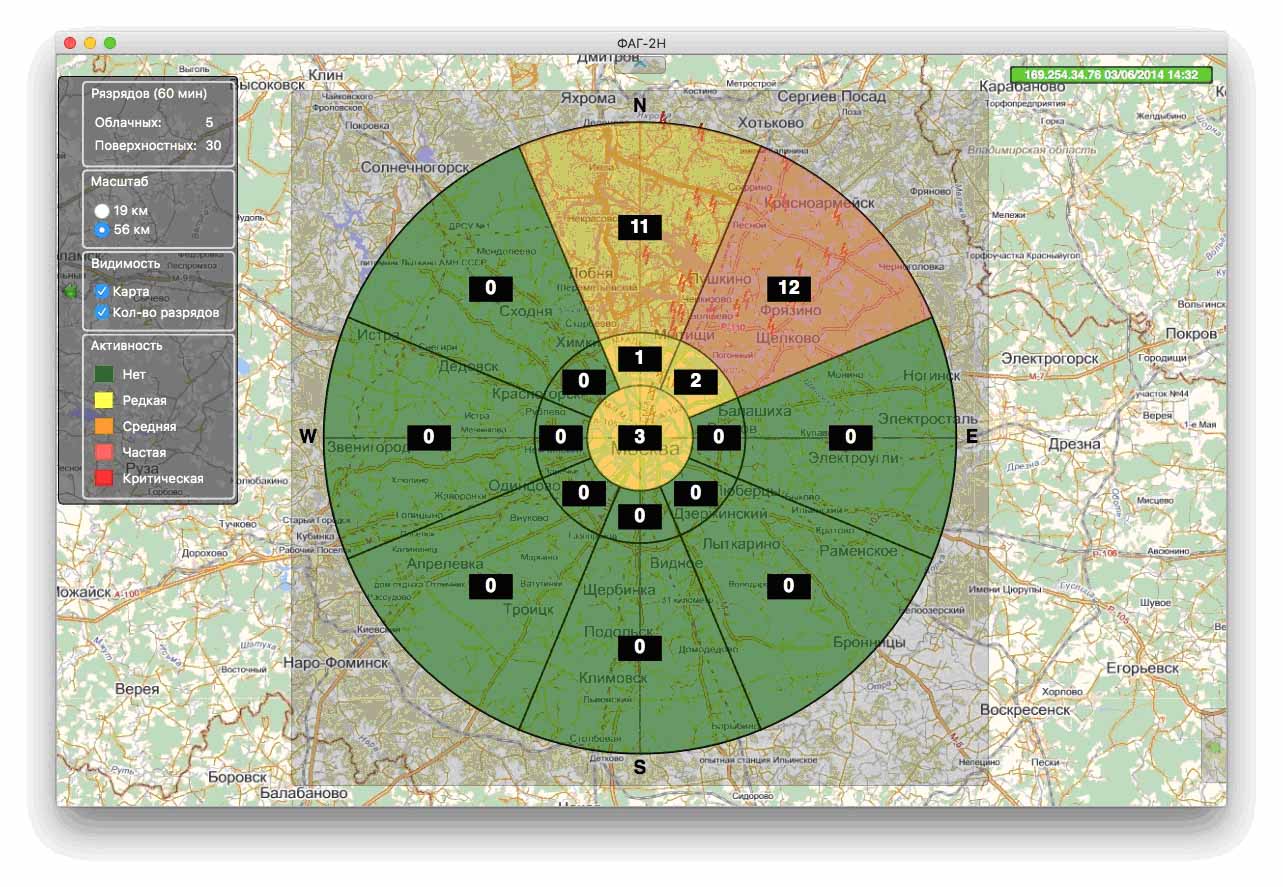

Грозопеленгатор - дальномер автономный ФАГ-2Н1 является модификацией ФАГ-2Н и отличается программным обеспечением верхнего уровня для секторальной индикации грозовой активности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дальность действия (расстояние до молниевых разрядов), км

от 0 до 56

Дискретизация индикации дальности до молниевых разрядов, км

0 – 9/9 – 19/19 – 56

Дискретизация индикации по направлению на молниевые разряды, град

45 (0 – 45,…,315 – 360)

Устойчивость антенного блока к климатическим факторам при эксплуатации



- температуры, ºС

- 50... + 50

- влажности, %

до 100 при 35ºС

Электропитание, В

от 187 до 242

Потребляемая мощность, Вт, не более

100

Габаритные размеры:

Ø280х1500

Масса, кг

15

Средний срок службы, лет

10

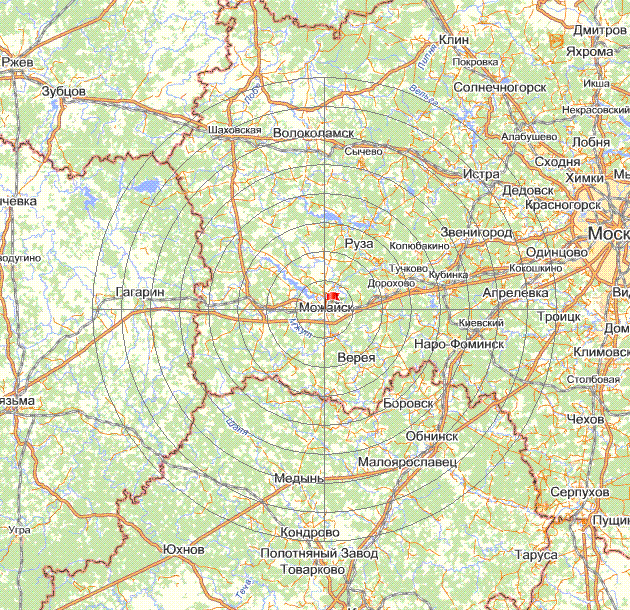

                                         Посмотрите, как это работает  ( Гроза_Можайск июль 2008, интервал 5 мин.)
