ИЗМЕРИТЕЛЬНО — ВЫЧИСЛИТЕЛЬНЫЙ КОМПЛЕКС «ВУЛКАН» - 2000

Предназначен для определения манометрическим и калориметрическим методами термической и тепловой стабильности веществ и материалов, находящихся в любом агрегатном состоянии.

 Конструкция ИВК «Вулкан-2000» позволяет легко проводить модернизацию или полную замену ранее выпущенных «Вулканов»,  не меняя существующее методическое обеспечение по испытанию веществ.

Используется при исследовании

- химической совместимости веществ;

- содержания влаги, влагопоглощения;

- растворимости газов в исследуемом веществе;

- процессов порообразования;

- газопроницаемости, диффузионных процессов;

- модификационных переходов;

- начало интенсивного разложения веществ;

- процессов испарения, смешения и др.

КОНСТРУКЦИЯ

МАНОМЕТРИЧЕСКАЯ ЧАСТЬ КОМПЛЕКСА

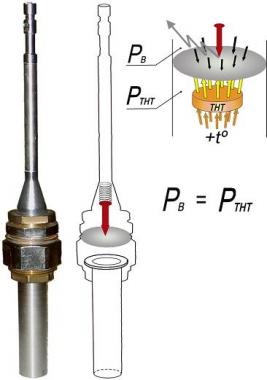

Отличительной особенностью этой части комплекса является специальная конструкция измерительной ячейкой - первичного преобразователя, что позволяет проводить измерение давления компенсационным методом.

Использование такого метода измерения обеспечивает изотермические условия проведения испытаний всего реакционного объема. Первичный преобразователь ИВК «Вулкан-2000» - металлический аналог стеклянного манометра Бурдона – и состоит из двух основных частей:

•верхняя часть – мембранный узел

•нижняя часть - реакционный стакан.

При сборке реакционный стакан вместе с мембранным узлом образует герметичную реакционную камеру объемом ~28 см3.

СОСТАВ МАНОМЕТРИЧЕСКОЙ ЧАСТИ КОМПЛЕКСА

Манометрическая часть состоит из:

- Блока электропневматического

- Четырех термостатов с 8-мью первичными преобразователями в каждом

- Устройства подготовки образцов

Электропневматический блок является основным управляющим и коммутационным модулем манометрической части ИВК «Вулкан-2000». Он обеспечивает задание, поддержание и контроль температуры в термостатах, опрос первичных преобразователей за счет создания в системе линейно нарастающего давления воздуха, работу устройства подготовки первичных преобразователей.

Термостаты выполнены из современных теплоизоляционных материалов без использования асбеста.

Устройство подготовки образцов включает в себя:

- устройство заполнения первичных преобразователей газовой средой до определенного давления;

- устройство измерения давления в первичном преобразователе;

- пульт устройства подготовки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАНОМЕТРИЧЕСКОЙ ЧАСТИ ИВК “ВУЛКАН-2000”

Диапазон измерения абсолютного давления паров и газов	5,0 кПа - 0,25МПа
Предел допустимой погрешности измерения давления	+/- 1%
Диапазон температур изотермического режима в реакционных объемах первичных преобразователей	35 - 260 оС (до 400 оС)
Абсолютная погрешность поддержания заданной температуры в термостатах	+/- 0,2 оС
Дискретность задания температуры термостатирования	0,1 оС
Длительность проведения испытаний	не ограничена
Время проведения испытаний	4 минуты
Питание от сети переменного тока	380/220 В
Средняя потребляемая мощность	5 кВА
Давление воздуха в питающей пневмомагистрали	0,3 - 0,6 МПа

                КАЛОРИМЕТРИЧЕСКАЯ ЧАСТЬ КОМПЛЕКСА

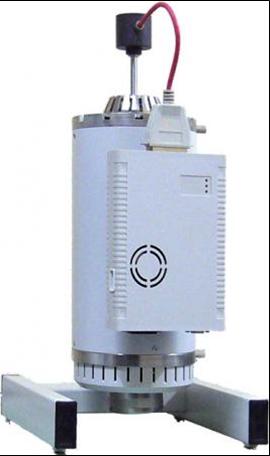

Блок калориметр ИВК «Вулкан-2000 является программно - аппаратным блоком, созданный для работы с агрессивными веществами. Его конструкция позволяет исследовать кинетику разложения различных материалов, в том числе и в условиях больших плотностей заполнения реакционного объема и при отсутствии отвода газообразных продуктов реакции.

Масса навески вещества может быть от 0,1 г до 1,5-2 г,  что принципиально важно для сложных веществ.

Указанные условия для большого круга веществ приводят к значительному ускорению разложения веществ по сравнению с разложением в условиях малых плотностей заполнения реакционного объема.

СОСТАВ КАЛОРИМЕТРИЧЕСКОЙ ЧАСТИ КОМПЛЕКСА

Калориметрическая часть состоит из:

- Инструментальной печи;

- Модуля ДСК-500 и ДТА-500;

- Ампул для испытаний

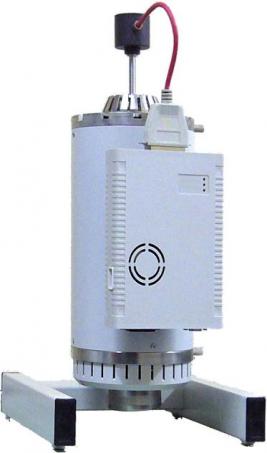

Основу инструментальной печи составляет трубчатый канал, вокруг которого установлен металлический нагревательный элемент в электроизолирующем материале.

Нагревательный элемент обеспечивает управляемый нагрев рабочей области инструментальной печи до 500°С.

Материал канала печи, элементы конструкции горячей части прибора выполнены из коррозионностойких, жаропрочных сталей, что позволят работать с агрессивными веществами, а также допускает взрывное протекание опыта.

Принципиальных конструкционных отличий в модулях ДСК (дифференциальный сканирующий калориметр) и ДТА (дифференциальный термический анализ) нет, отличие состоит лишь способах их калибровки.

В основу работы модуля ДТА-500 положен принцип измерения разности температур ячейки с образцовым веществом и ячейки с исследуемым веществом.

Модуль устанавливается в трубчатый канал инструментальной печи и фиксируется в нем рассекателем. Разъем модуля ДТА подключается к контроллеру печи. Загрузка исследуемых веществ в модуль осуществляется с помощью специальных ампул, геометрические размеры и материал которых зависят от требований эксперимента.

Элементы конструкции модуля выполнены также из коррозионностойких, жаропрочных сталей, что позволят работать с агрессивными веществами, а также допускает взрывное протекание опыта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАЛОРИМЕТРИЧЕСКОЙ ЧАСТИ ИВК “ВУЛКАН-2000”

Диапазон регулирования температуры, от комнатной до, оС	500
Чувствительность по температуре, не менее, оС	0,25
Предел допустимой, основной, относительной погрешности по температуре, %	0,5
Диапазон измерения выделяемой (поглощаемой) мощности, мВт	0...1000
Чувствительность по мощности, не менее, мВт	0,5
Скорость нагрева, оС /мин	0,1...10
Время накопления данных в автономном режиме, час	90
Объем ампулы стандартной, см3	0.4
