АВТОМАТИЧЕСКАЯ ПОЖАРНАЯ СТАНЦИЯ

оперативно развертываемая система регистрации различных информационных сигналов на объектах и передачи их на пульт оператора с возможностью управления установками порошкового пожаротушения.

ПРЕДНАЗНАЧЕНИЕ КОМПЛЕКСА

– регистрации возникновения очага пожара на объектах;

– управления установками порошкового пожаротушения;

– регистрации повреждения объектовой аппаратуры;

– кодирования сигналов и передачи их с объектов помехозащищенными кодами на пульт оператора по радиоканалу;

– приема и декодирования сигналов пультом оператора;

– обработки принятых пультом оператора сигналов;

– ведение журнала событий и архивации данных.



ВОЗМОЖНОСТИ КОМПЛЕКСА

– индивидуальное изображение для каждого объекта с ориентировочным размещением извещателей на нем, графическим отображением их типа и состояния;

– подключение до 300 объектов (в каждом объекте до 99 извещателей);

– подключение дополнительного монитора к пульту оператора для дублирования сработавшего объекта на общем плане территории (с дополнительной информацией: пути подъезда, водоемы, расстояния до объектов, коммуникации и т.п.);

– оборудование объектов, не имеющих отопления, сети питания, достаточно удаленных от пункта наблюдения, а ИПП и вовсе можно устанавливать на открытой местности для регистрации возгорания;

– настраиваемый фильтр ложных срабатываний (в пульте оператора).



ПРЕИМУЩЕСТВА КОМПЛЕКСА

- уникальный протокол обмена между удаленными объектами;

– беспроводная схема передачи данных;

– автономное батарейное питание всего оборудования, установленного на территории;

– использование разрешенной частоты 433 MHz;

– кодировка передаваемых сигналов;

– поддержка проводных интерфейсов RS-232, RS-485, 1-Wire;

– неограниченное количество "прыжков" от устройства к устройству при передаче сигналов на пульт оператора (и обратно);

– двусторонняя связь пульта оператора со всеми установленными устройствами.



ОСОБЕННОСТИ КОМПЛЕКСА АПС-1Н. БЕСПРОВОДНАЯ СЕТЬ ISON



Одной из отличительных особенностей автоматической пожарной станции АПС-1Н является способ организации обмена и доставки информации (в том числе по радиоканалу) между элементами комплекса.

Передача информации от объекта до пункта централизованного наблюдения происходит не напрямую, а через соседние равноправные объекты.

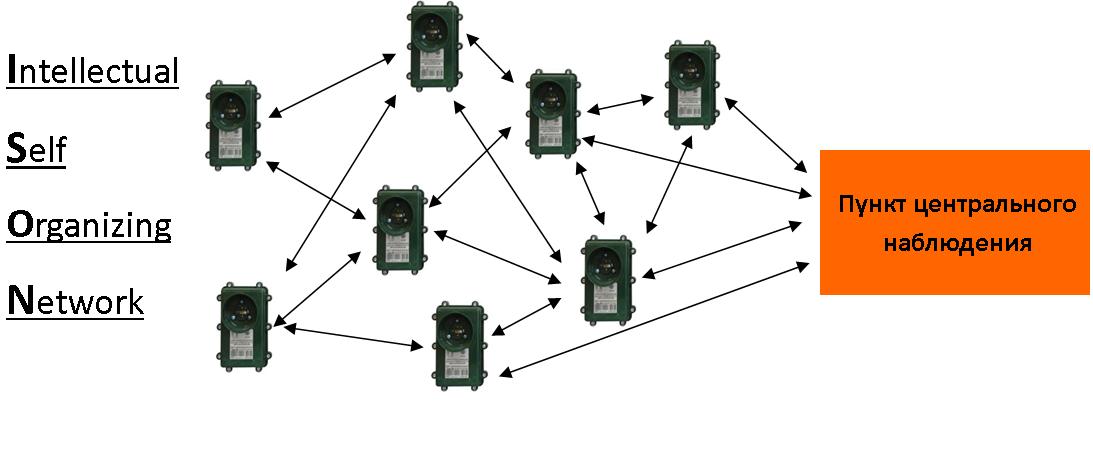

ISON — интеллектуальная самоорганизующаяся сеть, протокол передачи и обмена информации, является запатентованной разработкой ООО "Цифровой Дракон".

Благодаря этому способу обмена информацией автоматической пожарной станции АПС-1Н нет равных по стоимости и трудозатратам при оборудовании пожарной сигнализацией большого количества защищаемых площадей распределенных на огромной территории (более 12 км по периметру).







ЕМКОСТЬ КОМПЛЕКСА

количество контролируемых объектов - до 300;

количество МР – до 300 шт.;

количество  ИПП – до 2400 шт.;

количество РПП – до 600 шт.;

количество ППУ - до 600 шт.

СОСТАВ СТАНЦИИ

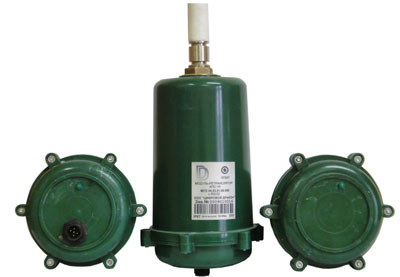

 модуль ретранслятор

Модуль ретранслятор предназначен для связи с извещателями, установленными на объекте, и, как правило, закреплен за этим объектом.

(Устройство оборудовано герметичным пятиштырьковым разъемом (IP67) для организации дополнительной связи по RS232. Стандартное исполнение, обмен информацией с объектовыми элементами происходит по радиоканалу).

Функции :

• сбор информации с объектовых элементов (извещателей пожарных пламени (ИПП), извещателей пожарных дымовых (ИПД), ручных пожарных извещателей (ИПР) и т.п.);

• обмен полученной информацией с другими коммутационными центрами;

• передача информации на пункт оператора.

Технические характеристики модулей-ретрансляторов

 Техническая характеристика

Ед. изм.

Величина

Напряжение питания

В

3,6

Потребляемый ток в дежурном режиме

мкА

120

Потребляемый ток в режиме приема-передачи

мА

10

Частота радиоканала передачи данных

МГц

433,92

Время непрерывной работы без замены элементов питания

лет

не менее 5

Габаритные размеры (длина, ширина, высота), не более (без кронштейна крепления)

мм

750хØ100

Масса, не более

кг

3,0

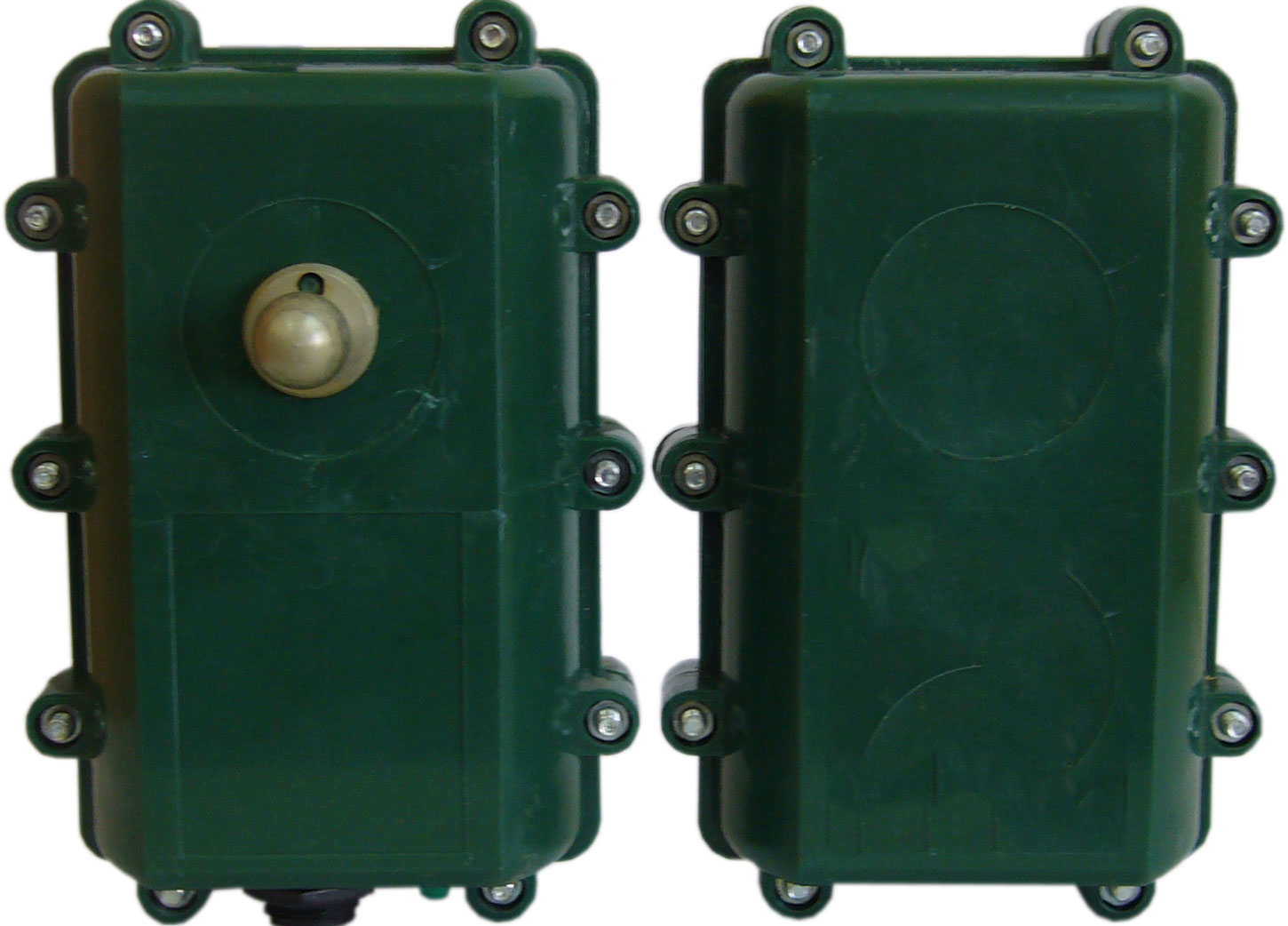

ПРИЕМО-ПЕРЕДАЮЩИЙ МОДУЛЬ (ППМ)

Предназначен для организации связи с ППКП извещателя пожарного дымового, когда нецелесообразно использование извещателя пожарного пламени.

(Устройство оборудовано герметичным пятиштырьковым разъемом (IP67) для организации дополнительной связи по RS232. Стандартное исполнение, обмен информацией с объектовыми элементами происходит по радиоканалу).



Характеристики приемопередающего модуля аварийного канала

Техническая характеристика

Величина

Рабочая частота передатчика

min 433,72 max 434,12 MГц

Выходная мощность передатчика

10 мВт

Тип приемопередатчика

ПАВ резонаторы (ASH)

Скорость передачи данных

9,6 kb/s

Чувствительность приемника

100 dBm

Селективность

R±5% 80dB

Модуляция

амплитудная (ООК)

Тип передачи

цифровая, бит-ориентированная, кодированная

Характеристики приемопередающего модуля информационного канала

 Характеристики

Величина

Диапазон частот

433.92 ± 0.2% МГц

Выходная мощность

10 мВт

Тип приемопередатчика

супергетеродин

Количество каналов

9

Скорость

38,4 kb/s

Чувствительность

102 dBm

Селективность по смежному каналу

30 dB

Селективность в пределах рабочих частот

80dB

Модуляция сглаженная частотная

(GFSK)

Тип передачи

цифровая, бит-ориентированная, кодированная

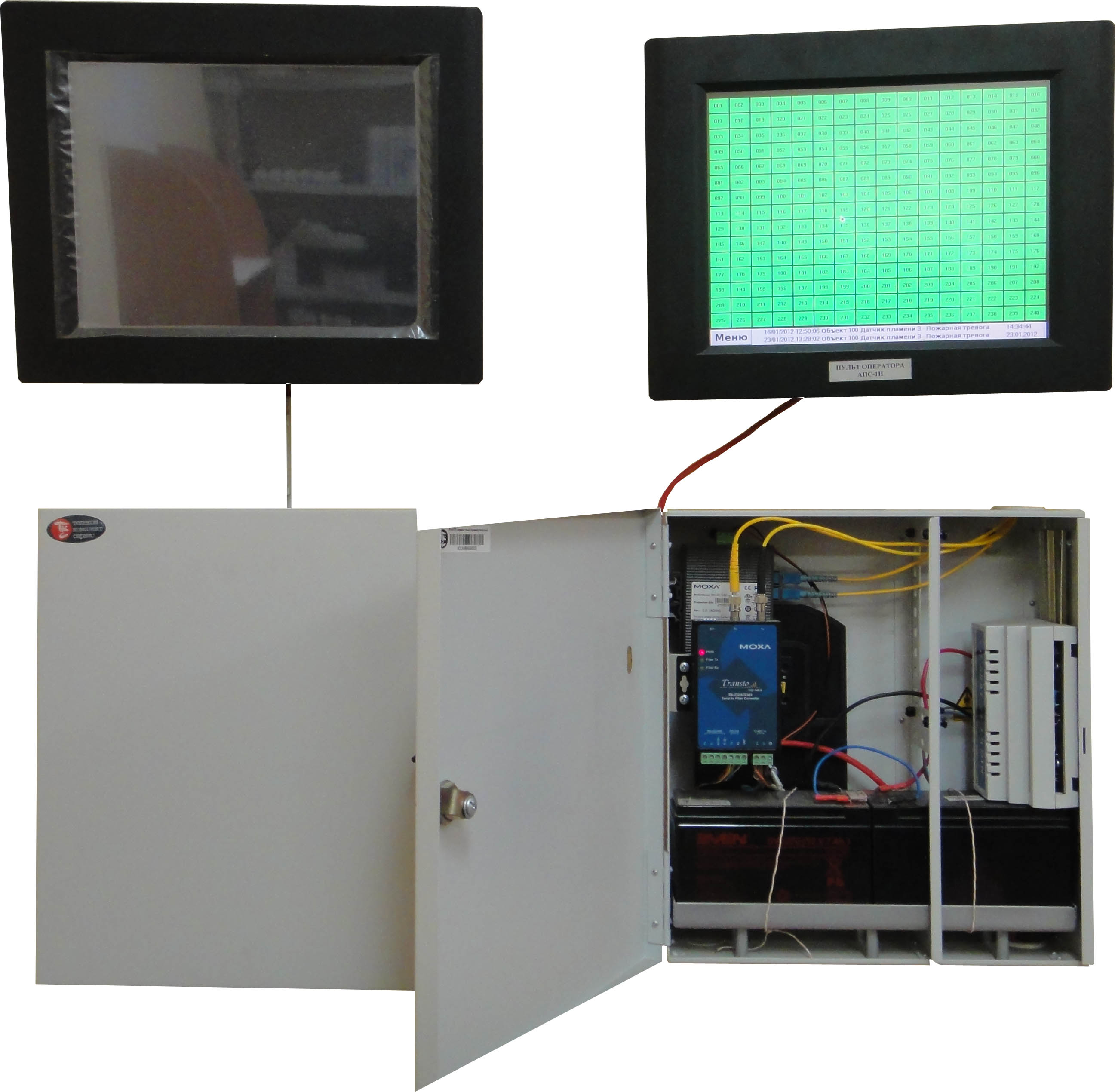

ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ПОЖАРНЫЙ (ППКП)

Прибор конфигурирования системы, т.е. определения типа, количества и месторасположения объектовых элементов, что позволяет их «приписывать» к данному объекту и выбирать оптимальные маршруты передачи информации.

В ППКП могут входить два шкафа, реализующие возможность соединить пульт оператора с модулем концентратором по волоконно-оптической линии передачи данных и дополнительно обеспечить резервным питанием при отключении сети на 2 часа .

Модуль концентратор принимает и передает радиосигналы по интерфейсу RS-232 на пульт оператора.

Техническая характеристика

Ед. изм.

Величина

Напряжение питания

В

12

Время работы от резервного источника питания шкафа кроссового оптического

ч

не менее 20

Частота радиоканала передачи данных

МГц

433,92

Интерфейс связи

RS232

Габаритные размеры (длина, ширина, высота) , не более

мм

750хØ100

Масса , не более

кг

3,0

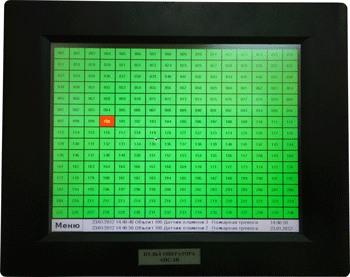

ПУЛЬТ ОПЕРАТОРА

Пульт оператора - безвентеляторный промышленный компьютер с 12" жидкокристаллическим сенсорным экраном, на который установлено программное обеспечение АПС Studio с интуитивно понятным интерфейсом, где вся информация представлена в графическом виде.

В дежурном режиме отображен список объектов, находящихся под охраной. Объекты на пульте отображаются разными цветами, поясняющими их состояние:  зеленый—под охраной; серый—снят с охраны; желтый—неисправность; красный—сработка; синий—проверка (тестирование).

Технические характеристики пульта оператора ППКП

Техническая характеристика

Ед. изм.

Величина

Напряжение питания

В

220±22

Время работы от резервного источника питания (ИБП)

ч

не менее 2

Тип дисплея

Жидкокристаллический (TFT) с сенсорным экраном

Разрешение дисплея

800 x 600

Количество контролируемых объектов

до 300

Интерфейс связи антенно-фидерного устройства с пультом оператора

RS232

Габаритные размеры ПО (длина, высо-та, ширина) , не более

мм

341 x 270 x 71

Масса , не более

кг

3,5

Исполнение

IP20

(IP65 лицевой панели)

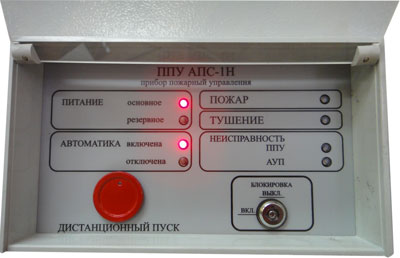

ПРИБОР ПОЖАРНЫЙ УПРАВЛЕНИЯ (ППУ)

Предназначен для запуска установок пожаротушения, то есть для устройств, запуск которых происходит путем подрыва пиропатрона (воспламенителя) импульсом тока.

Отличительной особенностью ППУ АПС-1Н является возможность его использования без внешних источников электропитания. Для этой цели ППУ оборудовано автономными источниками питания - литиевыми батареями.

 Технические характеристики прибора управления пожарного адресного

Техническая характеристика

Ед. изм.

Величина

Напряжение питания:

Встроенные литиевые батареи

Дополнительное

Резервное (аккумуляторная батарея)



В

В

В



 3,6

220±22

12

Количество направлений для запуска АУП



28

Количество выходов цепей контроля



1

Количество выходов для управления световыми оповещателями*



3

Количество выходов для управления звуковыми оповещателями*



1

Количество портов связи:



RS232

RS485

2

2

Параметры постоянного электрического тока для срабатывания модулей пожаротушения:

напряжение

сила тока**

интервал между импульсами по направлениям**





В

А

с





12

0,5-3

не более 0,1

Параметры электропитания светозвуковой сигнализацией*:

напряжение

сила тока





В

А





12

0,3

Максимальное расстояние между соседними ППУ

м

не более 30

Габаритные размеры (длина, высота, глубина), не более

мм

400х400х150

Масса, не более

кг

10,0

Исполнение



IP66



ИЗВЕЩАТЕЛИ КОМПЛЕКСА

Все извещатели комплекса адресные работают по радиоканалу на частоте 433 Мнz, а на участках, где есть серьезные препятствия прохождению радиосигнала - датчики можно соединить по проводному интерфейсу (RS-232, RS-485).

Извещатели комплекса имеют

·        степень защиты не ниже IP 65 (за исключением ИПД- IP 54);

·        могут эксплуатироваться от -40С до +50С (по спецзаказ от -50°С);

·        дальность приемо - передачи 100м в условиях прямой видимости;

·        автономное батарейное питание позволяет работать в дежурном режиме. более 5 лет.

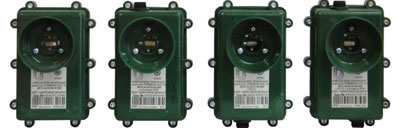

ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ПЛАМЕНИ (ИПП)

Предназначен для определения очагов возгорания.

В качестве чувствительного элемента используется датчик, способный срабатывать на ультрафиолетовую составляющую пламени.



(Стандартное исполнение, обмен информацией с МР происходит по радиоканалу.

 Устройство оборудовано герметичным пятиштырьковым разъемом (IP67) для организации дополнительной связи по RS232.

Устройство оборудовано герметичным четырехштырьковым разъемом (IP67) для связи с ИПД.

 Устройство оборудовано герметичным пятиштырьковым разъемом (IP67) для организации дополнительной связи по RS232 и четырехштырьковым разъемом (IP67) для связи с ИПД).

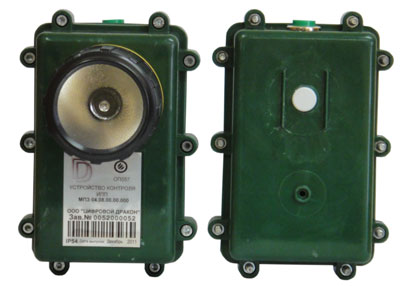

Устройство контроля ИПП

Основная функция—имитация пламени, проверяет сработку ИПП на огонь.

 Технические характеристики извещателей пожарных пламени адресных.

 Техническая характеристика

Ед. изм.

Величина

Напряжение питания

В

3,6

Потребляемый ток в дежурном режиме

мкА

120

Потребляемый ток в режиме приема-передачи

мА

10

Частота радиоканала передачи данных

МГц

433,92

Чувствительность:

минимальное расстояние до тестового очага площадью 0,1 м2

м

не менее 20

Помехозащищённость:



фоновая освещённость от искусственного и естественного освещения

лк

не менее 5000

Быстродействие извещателя

с

не более 5

Спектральный диапазон излучения, регистрируемый датчиком

нм

185 – 260

Время непрерывной работы без замены элементов питания

лет

не менее 5

Габаритные размеры (длина, ширина, высота), не более

мм

305х184х100

Масса с элементами питания, не более

кг

0,5

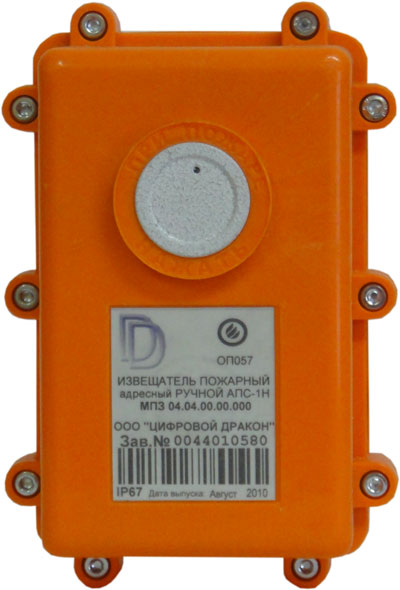

ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ РУЧНОЙ (ИПР)

Предназначен для ручной подачи сигнала о возгорании на пульт оператора и устанавливается на расстоянии 10-25 м от каждого охраняемого объекта на специальных опорах.

 (Стандартное исполнение, обмен информацией с объектовыми элементами происходит по радиоканалу.

 Устройство оборудовано герметичным пятиштырьковым разъемом (IP67) для организации дополнительной связи по RS232).

 Технические характеристики ручных пожарных извещателей

Техническая характеристика

Ед. изм.

Величина

Напряжение питания

В

3,6

Потребляемый ток в дежурном режиме

мкА

120

Потребляемый ток в режиме приема- передачи

мА

10

Частота радиоканала передачи данных

МГц

433,92

Время непрерывной работы без замены элементов питания

лет

не менее 5

Габаритные размеры (длина, ширина, высота) , не более

мм

305х100х70

Масса с элементами питания, не более

кг

0,5



ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ДЫМОВОЙ (ИПД)

Извещатель предназначен для обнаружения возгораний, сопровождающихся появлением дыма в закрытых помещениях зданий и сооружений различного назначения.

 Технические характеристики извещателя пожарного дымового

Техническая характеристика

Ед. изм.

Величина

Напряжение питания

В

3,6

Потребляемый ток в сработанном состоянии

мкА

30

Тип сенсора



оптикоэлектронный

Выходной сигнал



дискретный

Чувствительность



0,15 дБ м-1 удельной оптической плотности среды

Помехозащищённость:

фоновая освещённость от искусственного и естественного освещения

лк

12000

Габаритные размеры (длина, ширина, высота), не более

мм

50∅100

Исполнение



IP54

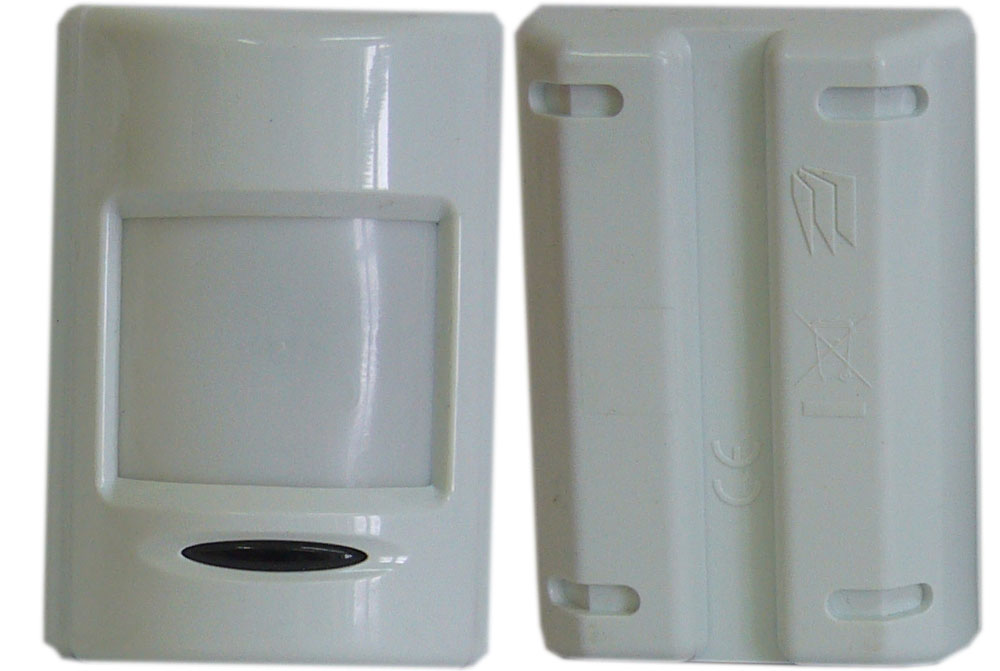

МОДУЛЬ КОНТРОЛЬНЫЙ (ИЗВЕЩАТЕЛЬ ОХРАННЫЙ) (ИО)

Предназначен для обнаружения проникновения в охраняемое пространство закрытого помещения и формирования извещения о тревоге.

(Стандартное исполнение, обмен информацией с объектовыми элементами происходит по радиоканалу.

Устройство оборудовано герметичным пятиштырьковым разъемом (IP67) для организации дополнительной связи по RS232).

  Техническая характеристика

Ед. изм.

Величина

Напряжение питания

В

3,6

Потребляемый ток в дежурном режиме

мкА

40

Потребляемый ток в режиме приема-передачи

мА

10

Частота радиоканала передачи данных

МГц

433,92

Метод детекции



Пассивный инфракрасный



Охват детектируемой зоны

м

6х∅11

Регистрируемый диапазон скоростей перемещения

м/с

0,3-3

Быстродействие извещателя

с

не более 2

Время непрерывной работы без замены элементов питания

лет

не менее 5

Габаритные размеры (длина, ширина, высота) , не более

мм

305х100х100

Исполнение



IP65



ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

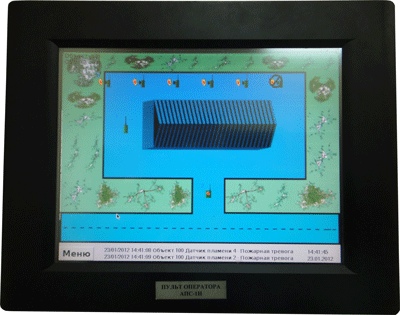

АПС Studio — программное обеспечение пульта оператора с интуитивно понятным интерфейсом, где вся информация представлена в графическом виде.

 Диалог с пользователем осуществляется посредством сенсорной панели, путём нажатия на экран в выбранной области.

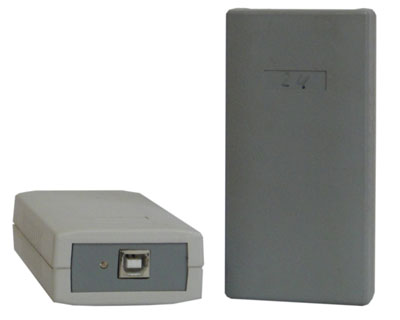

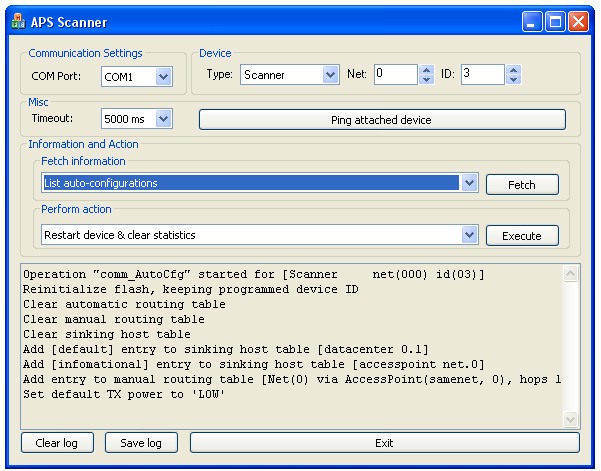

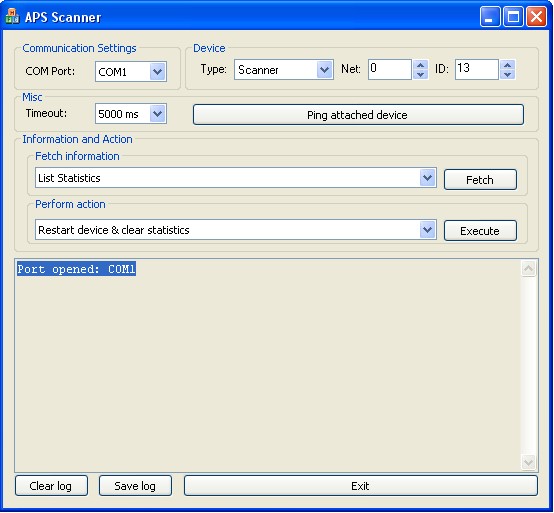

ПРОГРАММАТОР АПС



Программный комплекс APS Scanner позволяет:

·        приписывать каждому элементу системы  уникальный сетевой адрес;

·        приписывать объектовые элементы к данному модулю-ретранслятору (МР) и выбирать оптимальные маршруты передачи информации;

·        выдать каждому объектовому элементу маршруты обмена (основные и резервные);

·        включать (ставить на дежурство) соответствующий объектовый элемент;

·        получать разнообразную информацию о текущем состоянии объектового элемента (длительность работы, напряжение батарей, количество срабатываний и т. п.);

·        приписывает первичные датчики к данному модулю-ретранслятору (МР) и выбирает оптимальные маршруты передачи информации;

·        позволяет обновлять прошивку программного обеспечения.

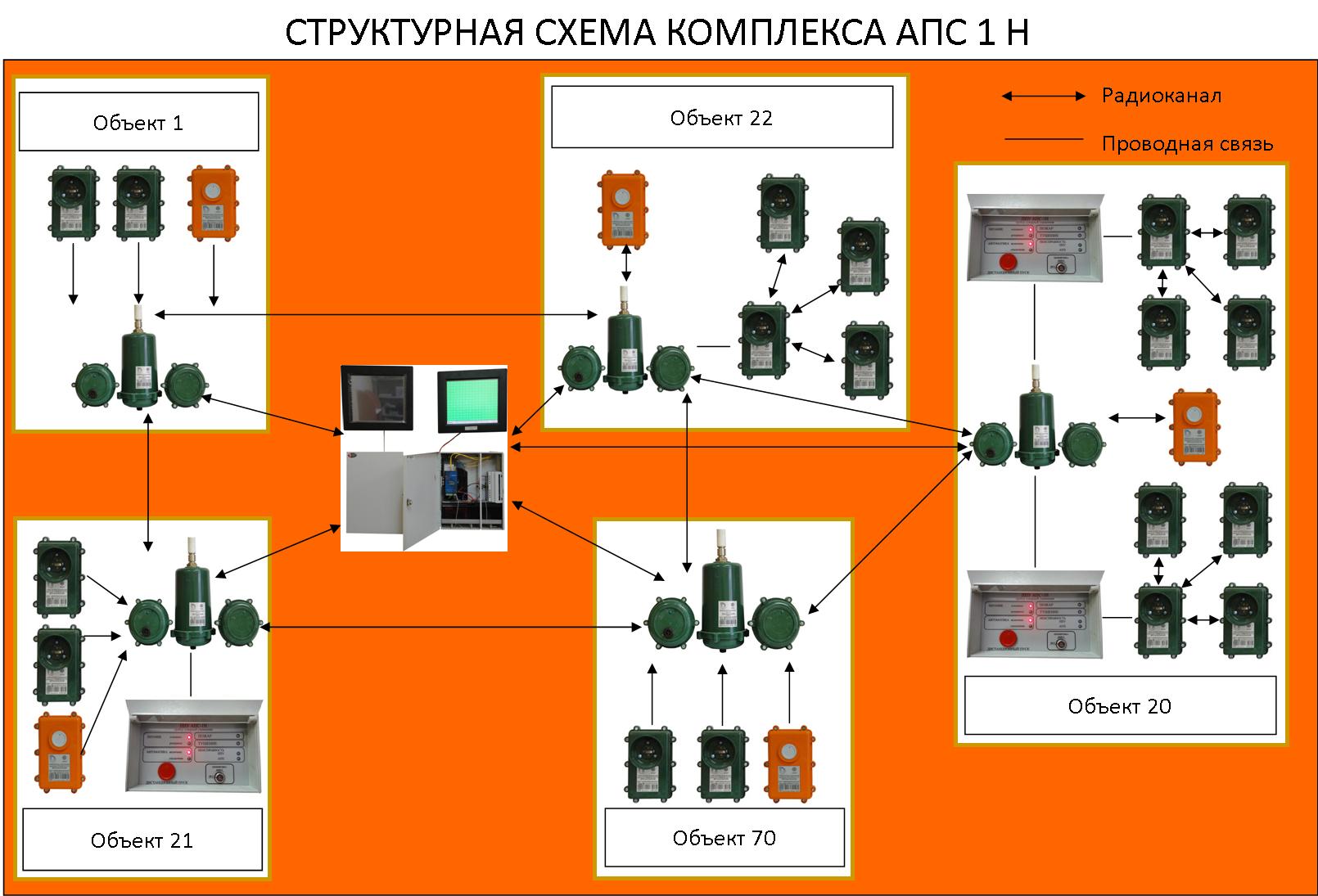

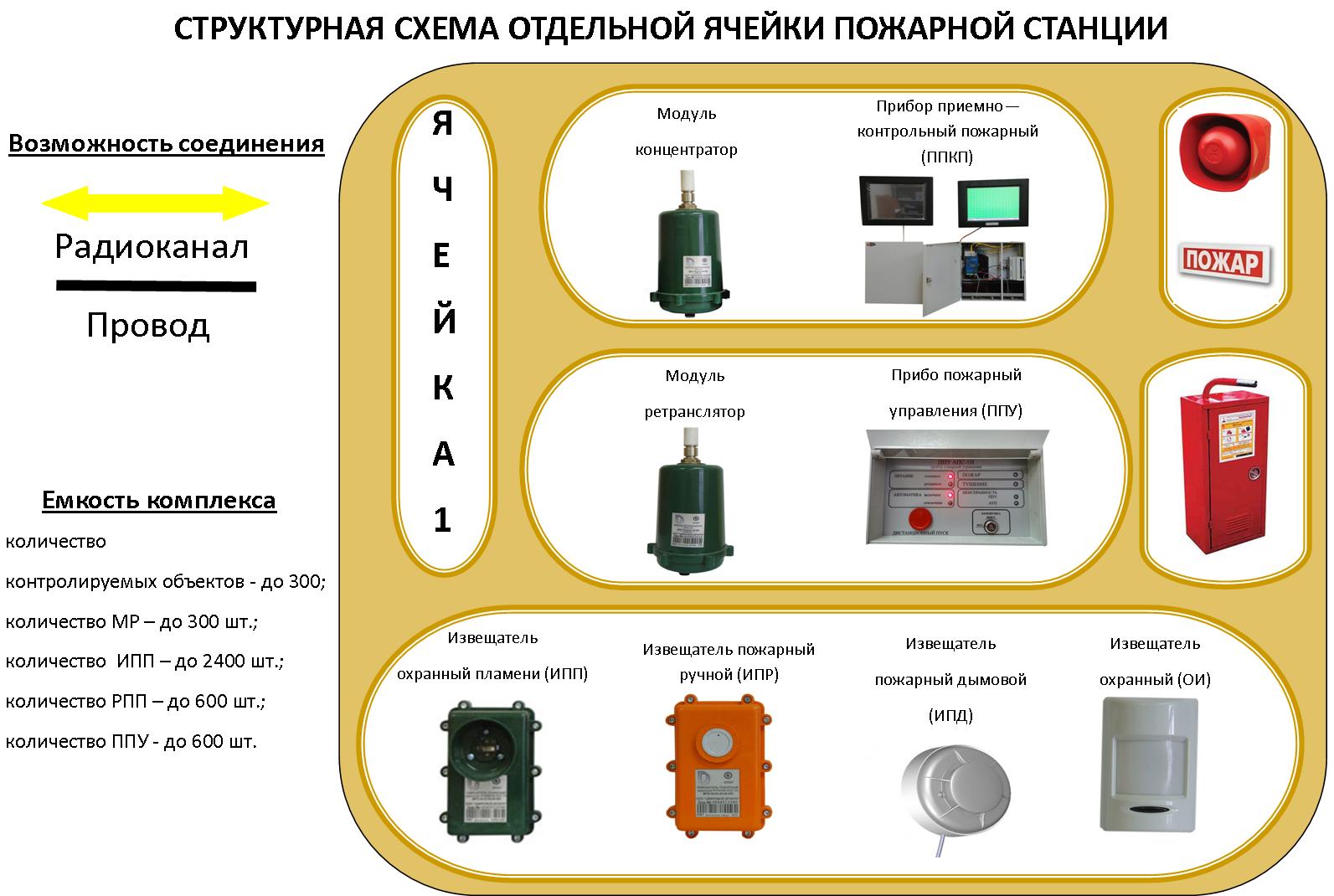

СТРУКТУРНАЯ СХЕМА ОТДЕЛЬНОЙ ЯЧЕЙКИ ПОЖАРНОЙ СТАНЦИИ

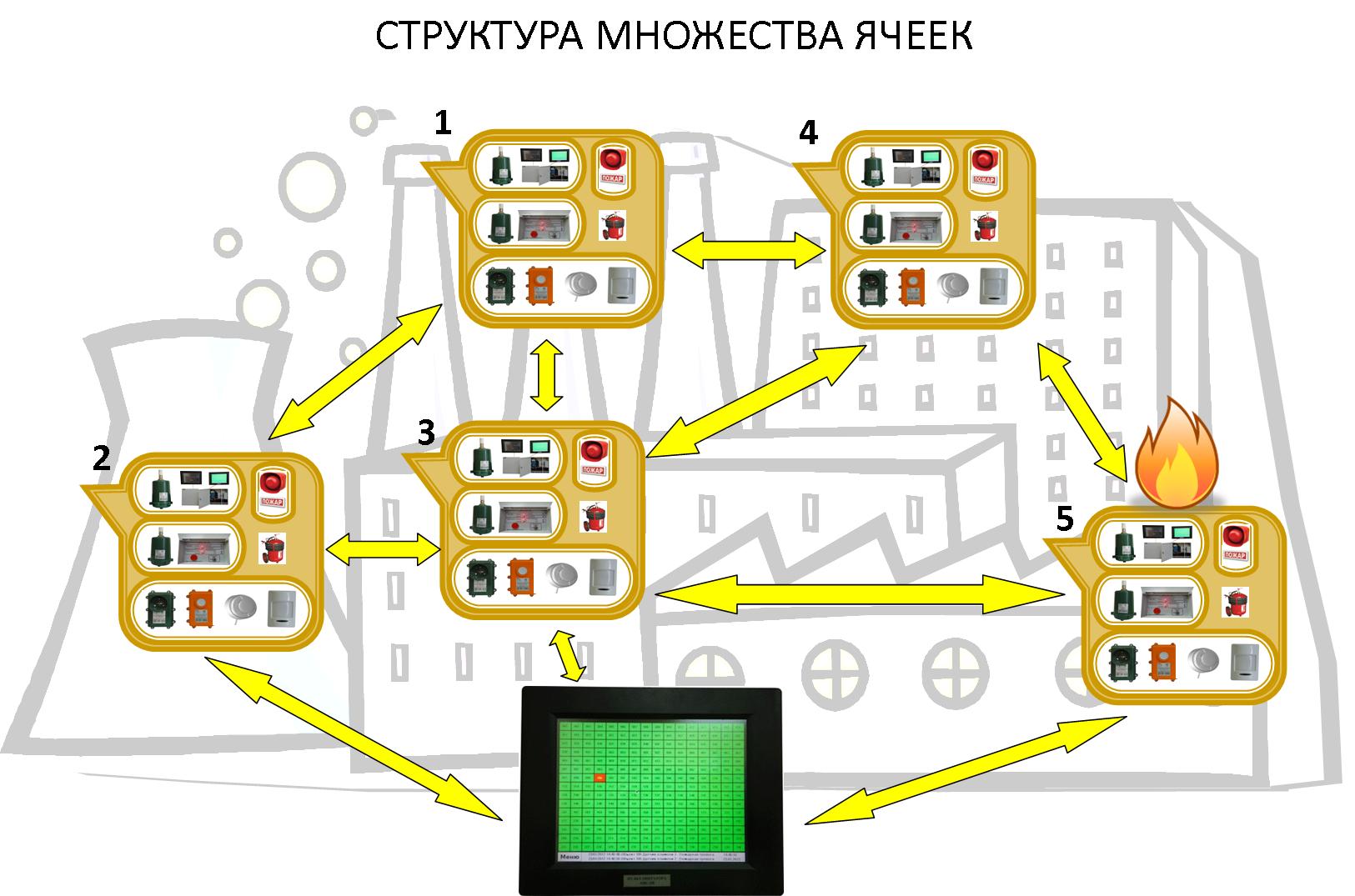

 СТРУКТУРА МНОЖЕСТВА ЯЧЕЕК

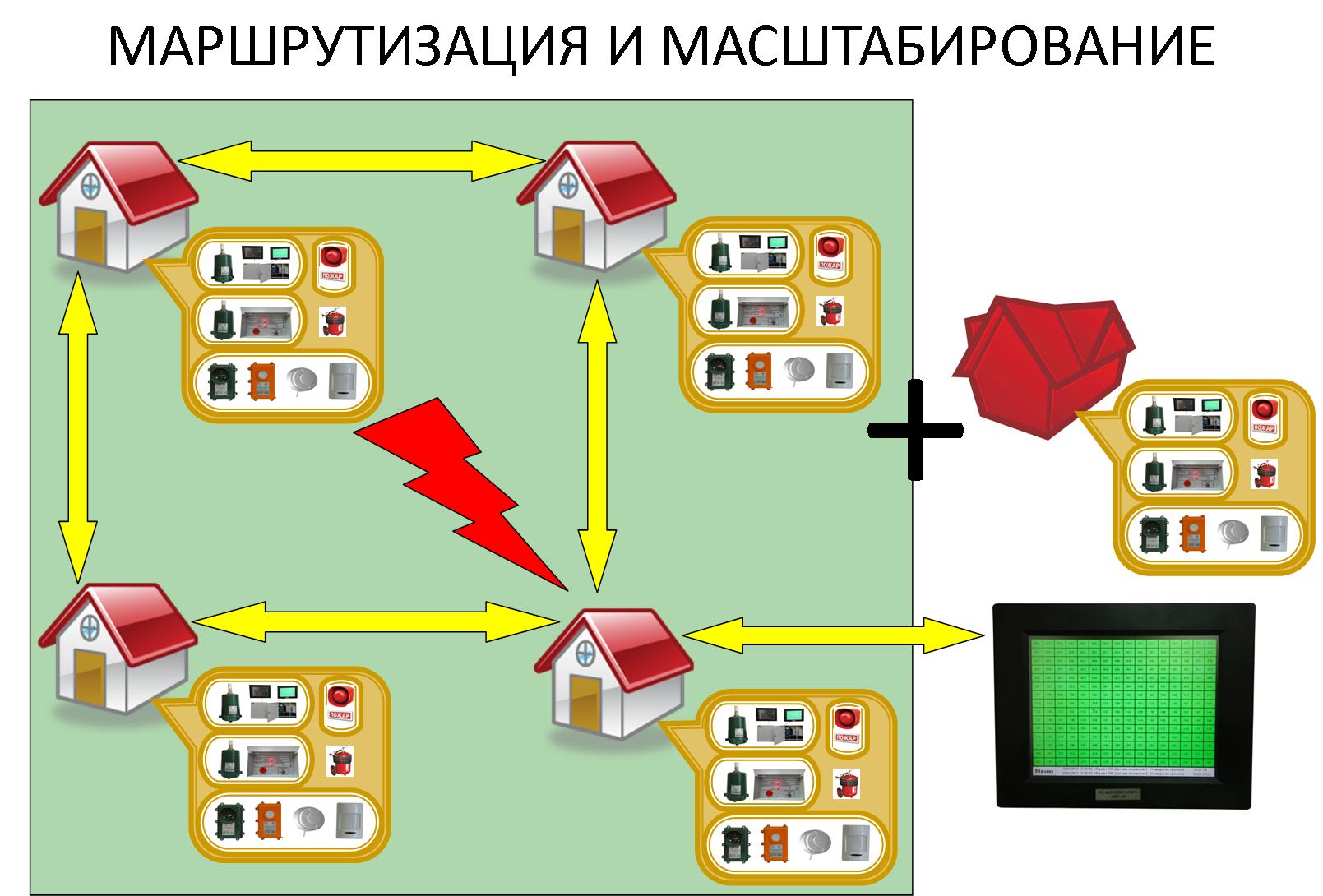

 МАРШТУРИЗАЦИЯ И МАСШТАБИРОВАНИЯ

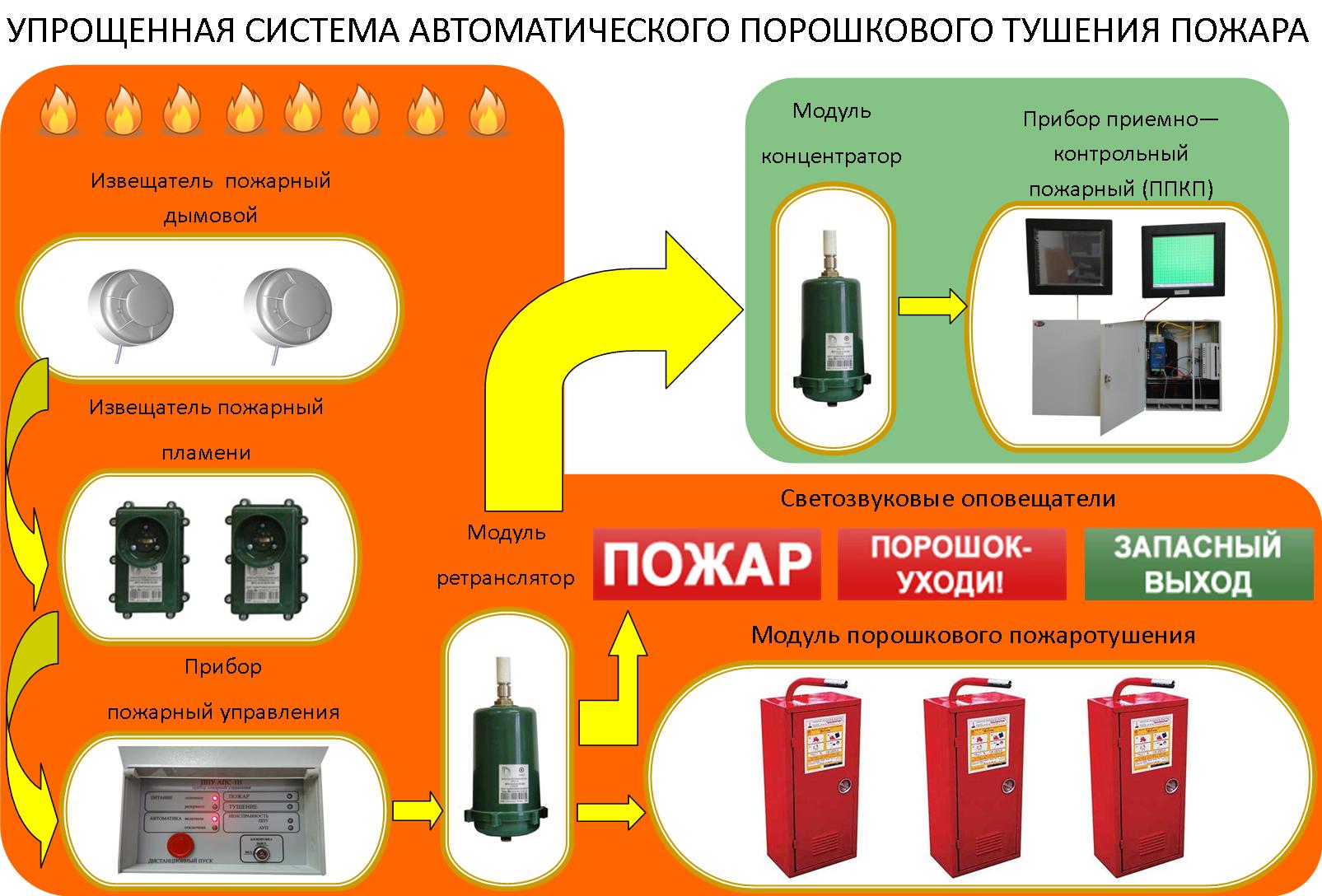

УПРОЩЕННАЯ СИСТЕМА АВТОМАТИЧЕСКОГО ПОРОШКОВОГО ПОЖАРОТУШЕНИЯ

СТРУКТУРНАЯ СХЕМА КОМПЛЕКСА АВТОМАТИЧЕСКОЙ ПОЖАРНОЙ СТАНЦИИ АПС-1Н
Руководство по эксплуатации АПС-1Н - скачать
Руководство по монтажу АПС-1Н - скачать
Руководство программы АПС-1Н_Сканер - скачать
